SSV系列单线递进式分配器(30MPa)

2023-03-18
0

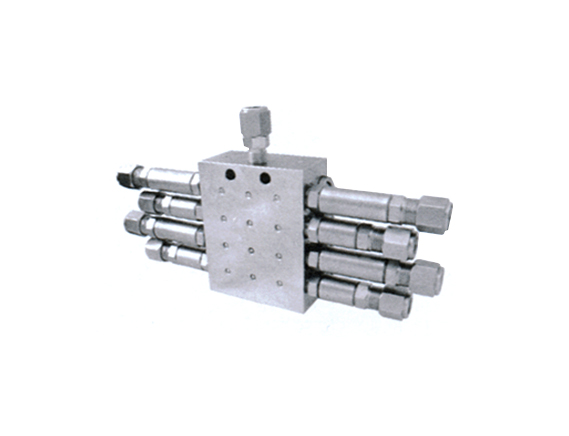

SSV系列单线递进式分配器(30MPa)
详细介绍:

 一、使用条件

     SSV系列单线递进式分配器适用于公称压力为30MPa以下的单机或小型干稀油单线集中润滑系统中。它靠壳内部的活塞将由入口输入的润滑剂以预定的量和强制性地分配。该型分配器左右两侧均有吐出油口,不同吐出口数的安装尺寸相同,吐出口派生合并增-大给油量与手动、气动或电动润滑泵相连接可组成简单,费用低廉的小型集中润滑系统,也大型集中润滑系统中的单线或双线分配器连接作为辅-助分配器进行二级分配。

稀油站

二、技-术参数

型 号
公称压力Mpa
每口额定给油量ml/循-环
起动压力Mpa
吐出口数
重量kg
SSV-6
30
0.2
≤1.5
6
1.1
SSV-8
8
1.5
SSV-10
10
2.0
SSV-12
12
2.5

      使用介质为锥入度大于265(25℃,150g)1/10mm,(NLGI0#-2#)的润滑脂。如使用润滑油,粘度等级大于N68。

三、外形尺寸

型号
A
允许通过介质量(ml/min)
SSV-6
60
200
SSV-8
75
600
SSV-10
90
700
SSV-12
105
800

    1、出油口:φ6(出厂时已装油嘴组件)
    2、25℃时润滑剂通过分配器的压力损失1-2MPa。稀油站

四、使用说明

1、在系统中通过“两级”来进行润滑剂的分配。
2、排出油口1和2不能关闭。
3、使用原配的排出油口油嘴部件组。
4、装拆调换油嘴部件时要从每侧的上部或下部吐出口开始。
5、如果吐出口要补充关闭,合并润滑剂量(改流到下面低数的吐出口排出),去掉油嘴体,用M10×1螺塞封堵按下图范例连接

      在设备中或一个接通的轴承中发生阻塞。检查润滑泵是否工作和润滑剂是否给到主分配器,打开分配器进油口接头时润滑剂会溢出证明分配器是故障。将进油口接头接上拧紧,依次打开所属轴承进油口接头,润滑剂溢出,那么这个轴承就是阻塞的轴承。
当分配器出现内阻塞时,应换分配器。紧急情况下可根据以下条件清理分配器。

五、故障及排-除方法

1、一块干净的工作场地。
2、拆去各进、出油口接头。
3、卸掉活塞孔二端的螺塞。
4、用一个软的芯棒(直径小于6mm,尽可能是塑料棒)将活塞推出。
5、用压缩空气喷吹和清洗分配器体。
6、用细铁丝(F1.5mm),检查分配器内的流道斜孔。
7、再次清洗和喷吹分配器体。
8、换铜垫圈,重新组装分配器。
9、用一个手动泵检查新组装好的分配器,这时分配器的起动压力不能高于2.5MPa。如果起动压力高于2.5MPa,应换分配器。
